吊った姿勢で最下点にあるか

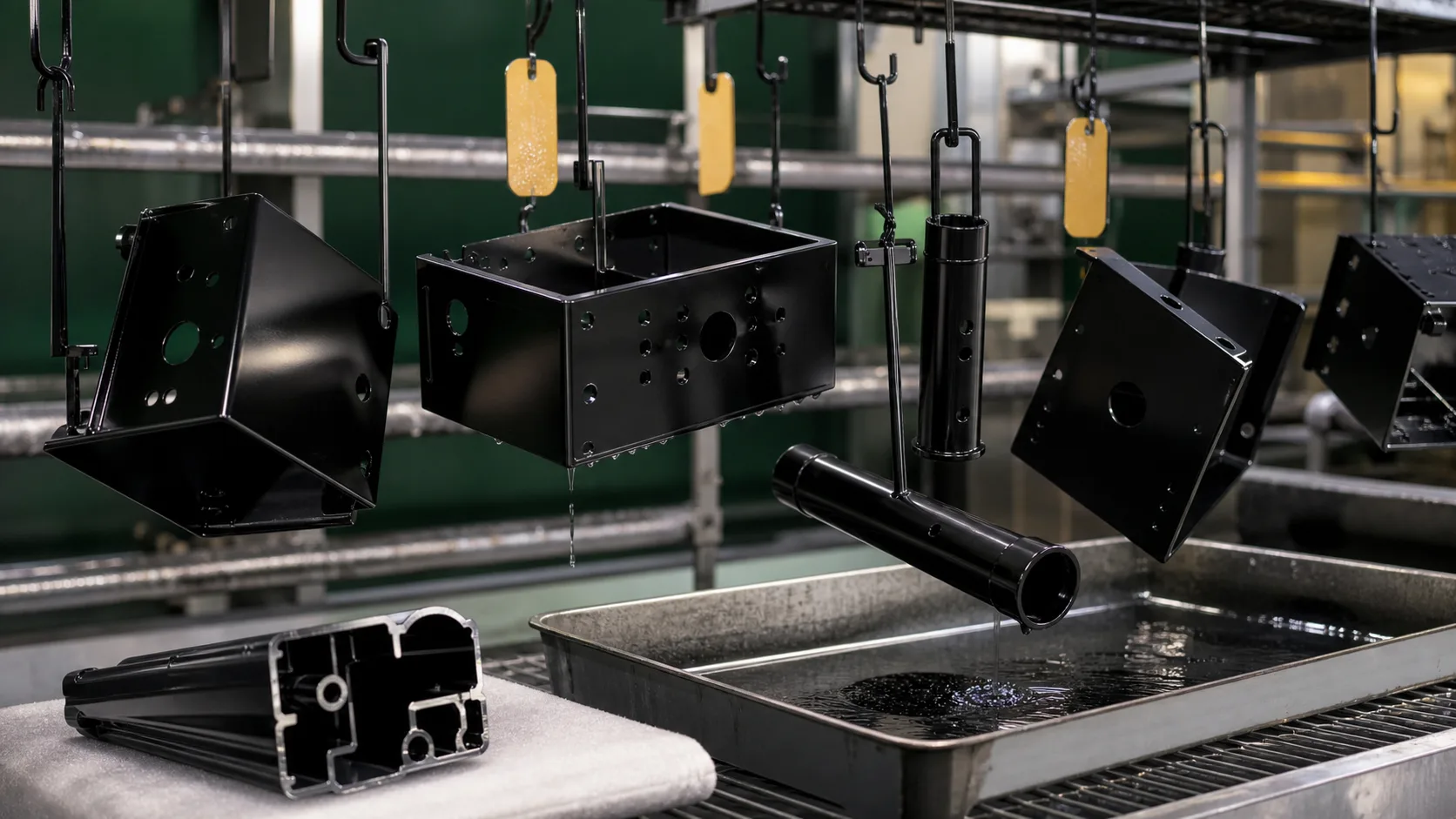

電着塗装は、部品を吊って槽に浸けます。液が抜けるかどうかは、吊った姿勢での穴の位置で決まります。図面上は底に見える穴でも、吊り方によっては上を向いてしまい、液が抜けません。
つまり「穴がある」だけでは足りません。どの向きで吊るのか、そのとき最下点はどこか、そこに穴があるか。この3点がそろって初めて液が抜けます。吊り位置は処理先が決めるため、部品の形状と外観面を先に共有してください。
穴の判断
カチオン電着塗装で水抜き穴をどこに開けるか
水抜き穴は、開けさえすれば液が抜けるわけではありません。吊った姿勢での最下点に穴があるかどうかで結果が変わります。強度や気密の要求で穴を開けられない部品では、吊り方や処理範囲を変える検討も必要になります。
この処理の基本
穴があることと、液が抜けることは違う
残った液は後から出てくる
袋部や重なり部に液が残ったまま焼付炉に入ると、乾燥中に膨張して吹き出したり、後から滲み出して塗膜を汚したりします。出荷後に「白い跡が出た」という不具合の多くは、これが原因です。
残液は検査で見つけにくく、時間が経ってから表面化します。だからこそ、形状の段階で潰しておく必要があります。
穴を開けられない場合
強度や気密の要求で穴を開けられない部品もあります。その場合は、吊り方を変える、処理範囲を分ける、電着以外の処理を選ぶ、といった検討になります。
「穴は開けられない」という制約を先に伝えてください。処理先が別の成立方法を出せることがあります。設計が固まってから相談すると、選択肢が狭くなります。
確認する項目
水抜き穴の判断材料
穴を開けるか、どこに開けるかは、この4点で決まります。
| 観点 | 曖昧なままだと起きること | 候補先に伝える情報 |
|---|---|---|
| 穴位置 | 吊った姿勢で最下点にないと液が抜けない。 | 穴径、位置、向き |
| 穴径・形状 | 小さすぎる、塞がりやすい穴は残液の原因になる。 | 径、面取り、加工方法 |
| 穴を開けられない場合 | 強度・気密要求があると別の対策が必要になる。 | 吊り方変更、処理範囲分割、他処理の検討 |
| 乾燥後の残液 | 焼付時に膨張・滲み出しで塗膜を汚す。 | 乾燥条件、検査タイミング |
チェックリスト
手元に揃えておくもの
✓
穴径
✓
穴位置
✓
吊り可能箇所
✓
穴を開けられない制約の有無
✓
外観面
✓
上塗り有無
すべて埋めてから相談する必要はありません。未確定の項目は「未定」「現行品に合わせたい」「顧客指定を確認中」と書けば十分です。 空欄にするより、分からない項目として共有した方が、処理可否と追加確認を早く切り分けられます。
相談文の例
水抜き穴の相談メモ
そのままコピーして、図面や写真を添えて送れる文面です。
カチオン電着塗装の水抜き穴の位置や可否について、吊り方向、穴を開けられない場合の代替案を確認したいです。
よくある質問
よく聞かれること
穴があれば液抜けできますか。
穴の位置、向き、サイズ、吊り姿勢で変わります。開けられない場合は吊り方や処理範囲の変更も検討します。
図面だけで判断できますか。
概略は判断できますが、吊り方向や最下点の位置は現物や写真があると精度が上がります。
